超六类免压屏蔽水晶头

卓新高品质超六类免压屏蔽水晶头,镀金厚度为50U",多款颜色可选,已通过DELTA单体性能测试,品质稳定可靠;拥有完整的流水线,产能充足;且支持定制,有多达35年代加工生产经验。

● 性能符合ANSI/TIA.568B-2-D和ISO/IEC-11801

● 多款颜色可选

● 拥有DELTA / UL / CE认证

● 线径: 23-26AWG, 外径:6.0-7.5MM

● 水晶头50μ”镀金层

● 插拔使用次数:≥1200次

● 支持4PPoE (IEEE802.3bt / IEC60512-99-002应用

● 工作温度:-10 ~ 60℃

● 符合RoHS和REACH

产品标准和特性

产品标准:

• 符合 ANSI/TIA-568.2-D 和 ISO/IEC 11801
• 适用于4PPoE (IEEE802.3bt / IEC60512-99-002) 应用
• 符合 ANSI/TIA-1096-A(FCC 第 68 部分)的要求
• RJ45 8 路连接器符合 IEC 60603-7 系列
• 符合 UL 1863

产品描述

产品型号描述
C6A FTP: Cat.6A免压屏蔽RJ45水晶头,搭配超六类线材
质量保证
100%光学检测仪进行检测
产品认证
产品拥有UL/4PPoE/CE认证,且符合RoHS/REACH要求
应用范围
传输速度高达10Gbps
标准色号
标准装箱率

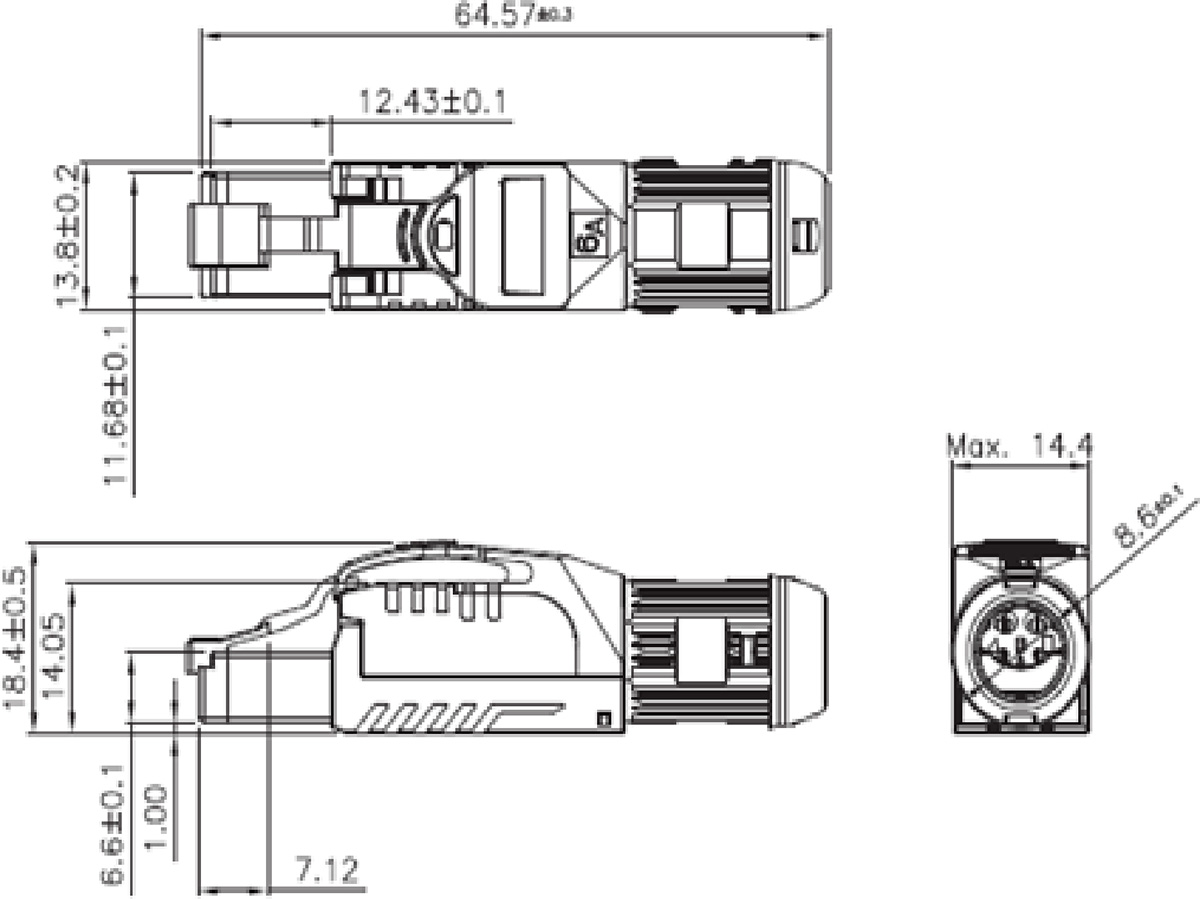

规格

包装率 (PCS)

净重(KG)

毛重(KG)

包装方式

纸箱尺寸

Cat.6A Plug

1,000

25.10

26.20

1 件/空白袋 100 件/大袋

496*362*265MM(0.05CBM)

产品解析



 •电器性能



UL应用:  最大 250 伏交流电,AT AMP
耐电压:   500 伏交流电
绝缘电阻: 100MΩ
接触电阻: 环境测试后电阻最大为 20MΩ



 •机械特性



插拔次数:  750 次插拔
安装温度 : 0/50℃
操作、储存温度 : -20/60℃
线扣拉力: 20磅(min)
插拔力:    10N(max)



 •零件



1.提取器: PC,UL 94V-2,可选颜色
2.外壳: 镀镍锌压铸件
3. RJ45 插头:
3-1.外壳: PC,UL 94V-2,黑色。
3-2.联系材料: 100 微英寸镀镍磷青铜
3-3.接触完成: 最小表面接触区域镀 50 微英寸金
4.封面: 镀镍锌压铸件
5.电线管理栏: PC+玻璃纤维,白色,UL94-V2
6.国际数据中心:
6-1.外壳: PC,白色,UL94-V2
6-2 终端: 镀锡钛铜
7.接地触点: 镀镍锌压铸件
8.启动:
8-1.外壳: 镀镍锌压铸件
8-2. SR: PC,UL 94V-2,黑色
8-3 上限: PC,UL 94V-2,黑色
9.印刷电路板,UL 94-V0
10.铜箔胶带

OEM/ODM 项目案例

卓新拥有超过35年的代加工生产经验,有专业的研发团队,我们将是您最信赖的合作伙伴!
•  产品客制化设计
•  客制化包材设计
•  不同颜色可选
免压水晶头专用配套手工具。
