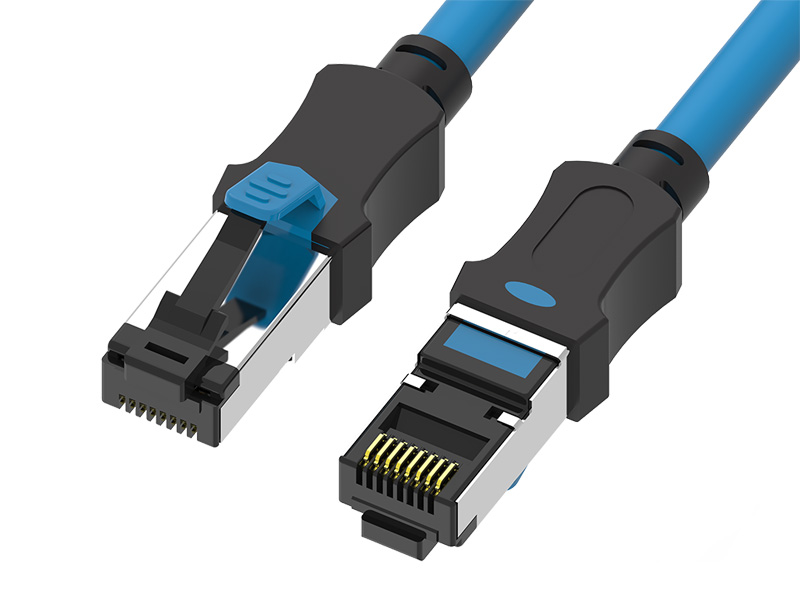

双色跳线-CAT.6A S/FTP

卓新高品质双色超六类屏蔽跳线,双色注塑,多款颜色搭配,减低库存。 100%单体测试并提供原始档报告,品质稳定可靠;且支持定制,有多达35年代加工生产经验。

● 性能符合ANSI/TIA.568B-2-D和ISO/IEC-11801标准

● 双色注塑,多款颜色搭配,减低库存

● 护套、水晶头、线材外被颜色均可定制

● 八类、超六类、六类、超五类规格均齐全

● 支持4PPoE (IEEE802.3bt / IEC60512-99-002)应用

● 水晶头50μ”镀金层

● 插拔使用次数:≥1200次

● 工作温度:-10 ~ 60℃

● 符合RoHS和REACH

● 拥有UL / ETL / DELTA / 4PPoE / CE 认证

产品标准和特性

技术标准:

● ISO/IEC 11801:2011
● ANSI/TIA-568.2-D
● ANSI/TIA-1096-A (FCC 第 68 部分)
● EN50173-1:2011
● UL 444
● 4PPoE (IEEE802.3bt / IEC60512-99-002) 应用

产品描述

• 产品型号描述
6ASSXXDual-Color: : CAT.6A S/FTP 26AWG 多股超六类双色跳线
 质量保证
100% 福禄克单体测试
 产品认证
产品拥有UL/ETL/DELTA/4PPoE/CE 等认证,且符合RoHS \ REACH要求
 应用范围
* 以太网网络
* 计算机网络项目
* 音频和数据传输
* 数字网络
* 宽带网络通信
 标准色号
 标准装箱率

长度(M)

Cat.6A S/FTP (pcs)

净重(KG)

毛重(KG)

包装方式

纸箱尺寸

0.5

200

6.67

7.67

1PC/袋

400*375*290MM(0.0435CBM)

1

120

6.59

7.59

2

100

9.34

10.34

3

80

10.20

11.20

5

50

10.06

11.06

10

25

10.04

11.04

15

25

14.46

15.46

20

18

13.62

14.62

产品解析

电线颜色代码
白色 - 蓝色/蓝色
白色 - 橙色/橙色
白色 - 绿色/绿色
白色 - 棕色/棕色

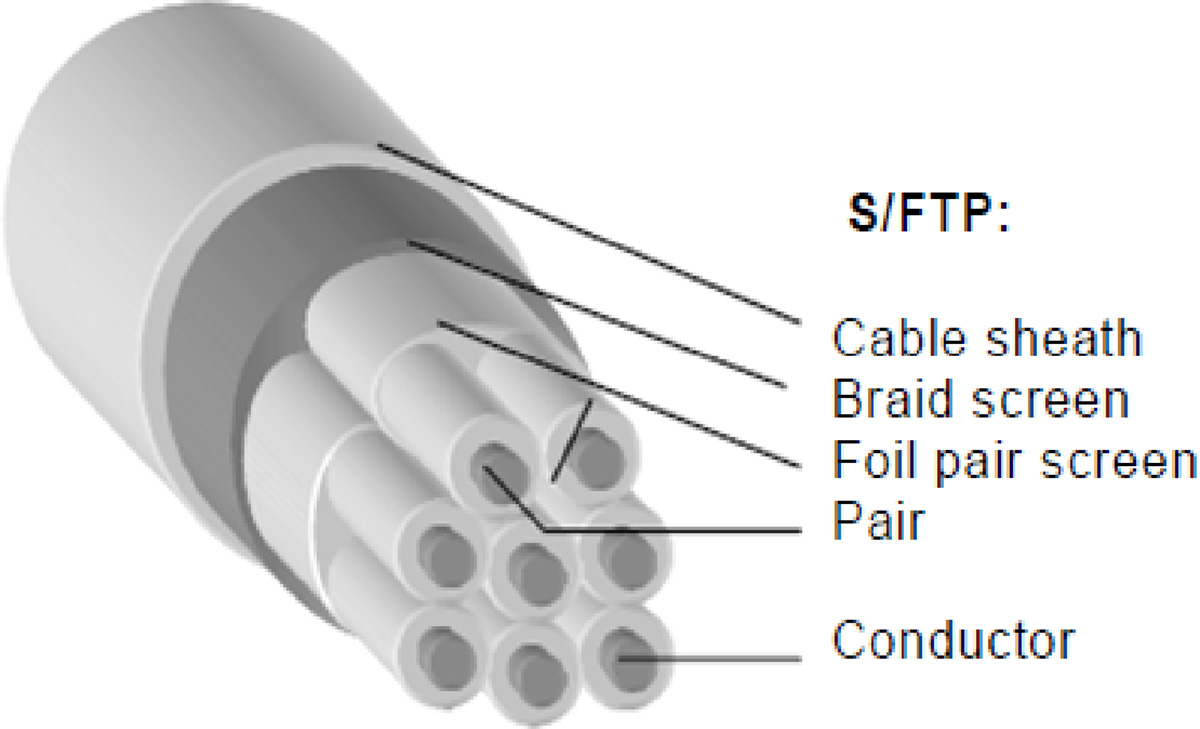

• 产品要素



导体:

AWG 26(多股铜 7x 0.16mm),4 对,8C

芯线外被:

PE

芯线直径:

1.02 ± 0.05mm

外被厚度:

16/5/0.10T

覆盖范围:

≥40%

线材外被:

PVC/LSOH/TPE/PUR

线材直径:

6.2 ± 0.2mm



• 电器性能



近端串音:

与 ANSI/TIA-568.2-D 相比,余量为 1dB

回波损耗:

与 ANSI/TIA-568.2-D 相比,余量为 1dB

额定电流:

1.5 A

绝缘电阻:

100 MΩ min

接触电阻:

20 mΩ max

绝缘强度:

500 VAC (rms)

电压:

72 VDC max



• 机械特性



插拔次数:

750次插拔

安装温度:

0/50℃

操作、储存温度:

-20/60℃

线扣拉力:

20磅(min)

插拔力:

10N(max)

OEM/ODM 项目案例

卓新拥有超过35年的代加工生产经验,有专业的研发团队,我们将是您最信赖的合作伙伴!
•  产品客制化设计
•  线材客制化印字
•  客制化包材设计
•  不同颜色、长度可选
针对跳线, 我们有多样化的保护套选择。
我们也可以根据客户具体需求,提供设计,模具制作,产品生产售后一条龙服务!
