Cat.6A S/FTP 30AWG旋转细跳线|超六类屏蔽细网线|10Gbps高密度布线跳线|可旋转护套

产品描述:

Cat.6A S/FTP 30AWG旋转细跳线适用于数据中心、服务器机柜、高密度配线架、交换机和企业综合布线系统。产品采用 30AWG细线设计,线径更小、柔软易弯曲,可有效节省机柜空间,提升高密度布线的整洁度和维护效率。

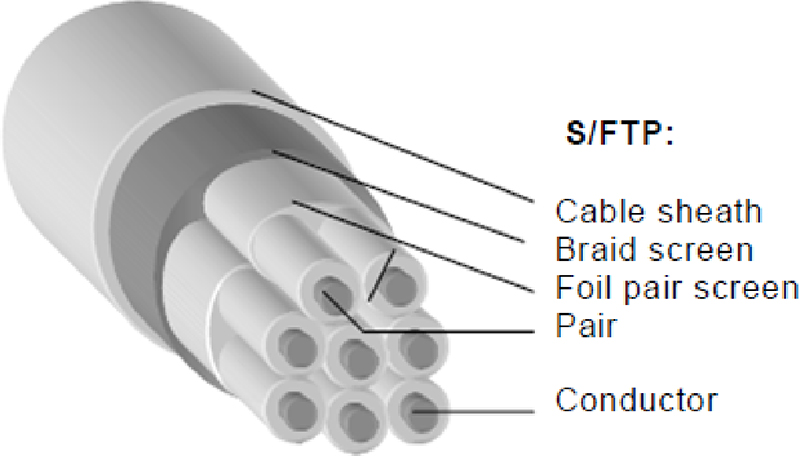

本产品采用 S/FTP屏蔽结构,支持 10Gbps 高速传输和稳定的网络连接表现。搭配可旋转护套设计,护套四个面可对应不同色片,方便进行颜色识别、端口管理和线缆追踪。5米内可通过福禄克单体测试,品质稳定可靠。

EXW拥有多达40年网络跳线和RJ45连接器生产经验,产品支持OEM/ODM定制,可定制护套、颜色、线材外被、长度、包装和标签,适合品牌客户、系统集成商和数据中心项目使用。

产品标准和特性

产品特点:
• Cat.6A超六类屏蔽细跳线,支持10Gbdivs高速网络传输。
• 30AWG细线设计,线径更小,更适合高密度机柜布线。
• 采用S/FTdiv屏蔽结构,抗干扰性能强,传输更稳定。
• 可旋转护套设计,方便不同方向插拔和线缆管理。
• 护套四面可搭配不同色片,便于端口识别和颜色管理。
• 5米内可通过福禄克单体测试,可提供原始测试报告。
• 符合ANSI/TIA-568.2-E、ISO/IEC 11801等国际布线标准。
• 支持4divdivoE应用,适用于divoE交换机、无线Adiv、监控设备等网络设备。
• 50U””镀金RJ45水晶头,接触稳定,插拔寿命≥1200次。
• 支持护套、水晶头、线材外被颜色及包装标签定制。
• 通过UL、ETL、DELTA、CE等认证,符合RoHS和REACH要求。

产品描述

• 产品型号描述
6ASSXX可旋转:Cat.6A S/FTP绞合圆形可旋转SLIM跳线,模制,PVC/LSOH/TPE/PUR
 质量保证
长度在5M以内的100%Cat.6A组件测试(向我们的客户提供原始测试数据)
 产品认证

UL/ETL/4PPoE/CE认证并符合RoHS和REACH

 应用范围
* 以太网网络
* 计算机网络项目
* 音频和数据传输
* 数字网络
* 宽带网络通信
 标准色号
 标准装箱率

长度(M)

Cat.6A S/FTP (pcs)

净重(KG)

毛重(KG)

包装方式

纸箱尺寸

0.5

200

6.36

7.36

1PC/袋

400*375*290MM(0.0435CBM)

1

120

6.28

7.58

2

100

9.03

10.03

3

80

9.89

10.89

5

50

9.75

10.75

10

25

9.73

10.73

产品解析

电线颜色代码
白色 - 蓝色/蓝色
白色 - 橙色/橙色
白色 - 绿色/绿色
白色 - 棕色/棕色

• 产品要素



导体:

AWG 30(7x 0.1mm铜绞线),4对,8C

芯线外被:

PE

芯线直径:

0.68 ± 0.05mm

编制覆盖:

≥50%

线材外被:

PVC/LSOH/TPE/PUR

线材直径:

4.5 ± 0.2mm



• 电器性能



近端串音:

与ANSI/TIA-568-2D极限相比,余量为1dB

回波损耗:

与ANSI/TIA-568-2D极限相比,余量为1dB

额定电流:

1.5 A

绝缘电阻:

100 MΩ min

接触电阻:

20 mΩ max

绝缘强度:

500 VAC (rms)

电压:

72 VDC max



• 机械特性



插拔次数:

750次插拔

安装温度:

0/50℃

操作、储存温度:

-20/60℃

线扣拉力:

20磅(min)

插拔力:

10N(max)

OEM/ODM 项目案例

卓新拥有超过40年的代加工生产经验,有专业的研发团队,我们是您最好的选择!
•  产品客制化设计
•  线材客制化印字
•  客制化包材设计
•  不同颜色、长度可选
针对跳线, 我们有多样化的保护套选择。
我们也可以根据客户具体需求,提供设计,模具制作,产品生产一条龙服务!
